阀门的型号编制方法

一、阀门的型号

阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

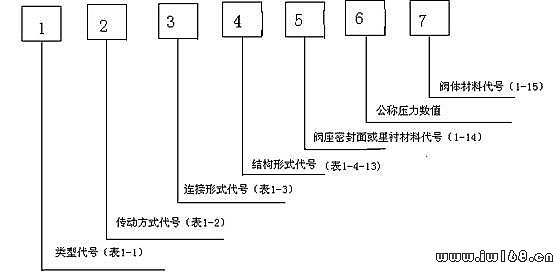

阀门型号的组成由七个单元顺序组成（见下表）

阀门的类型代号

2．传动方式代号用阿拉伯数字表示，按表1—2的规定

注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定

注：焊接包括对焊和承插焊

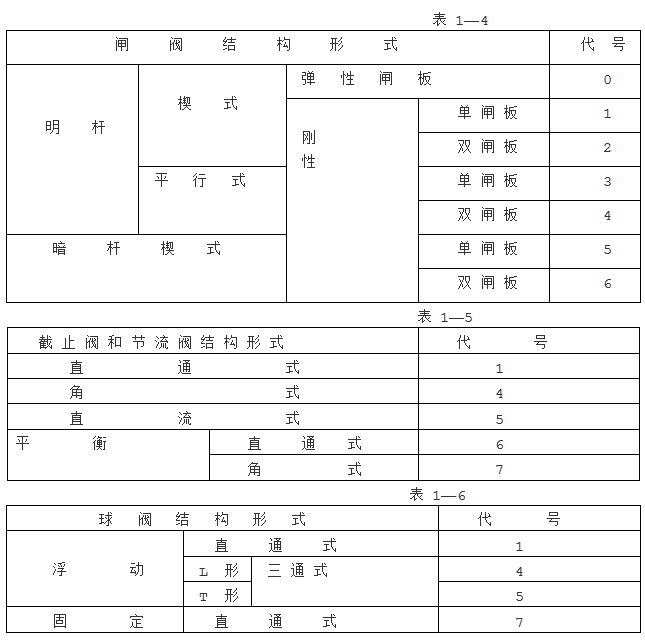

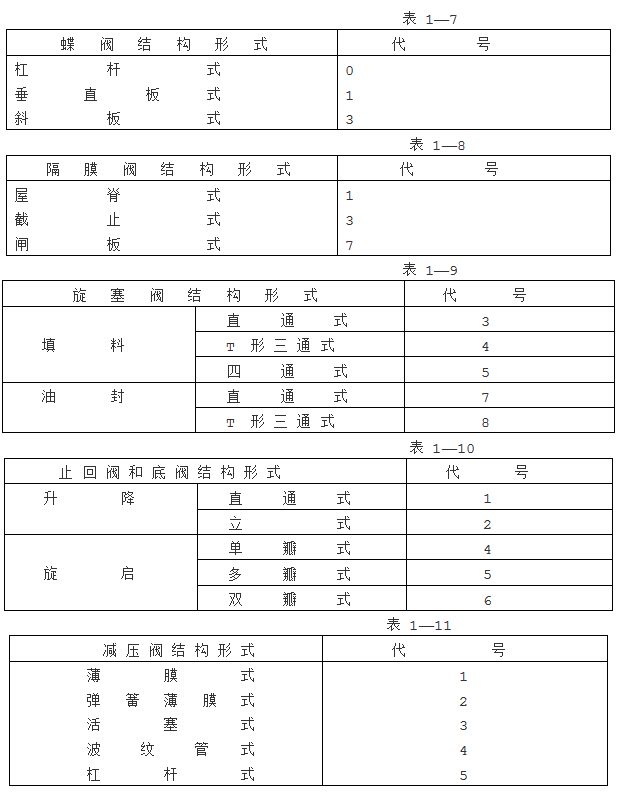

4．结构形式代号用阿拉伯数字表示1—4~13

6． 阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14的规定。

注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，

用低硬度材料代号表示（隔膜阀除外）。

8．阀体材料代号用汉语拼音字母表示，按表 1—15的规定
